Por Mateo Murillo

Em 7 de janeiro deste ano, enviamos à Prefeitura de São Paulo, via Lei de Acesso à Informação (Sistema E-Sic), solicitação de esclarecimentos sobre a recém executada ciclovia sobre o passeio existente (lado Leste) no Viaduto Nove de Julho, entre os cruzamentos com a Rua Xavier de Toledo e a Rua Santo Antônio.

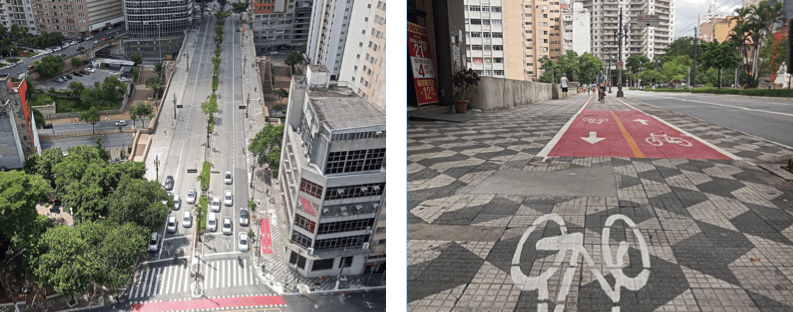

No nosso entendimento, essa obra foi executada sem diálogo prévio com a sociedade e desrespeita o Plano Cicloviário 2020 (elaborado em conjunto pela CET e entidades ciclo ativistas). O mais grave é que, ao delimitar áreas compartilhadas, ou seja, onde pedestres e ciclistas são autorizados a ocupar sem a mínima largura que seria necessária para a faixa livre destinada aos pedestres, coloca-se esses usuários em sério risco, como observável na imagem abaixo.

Dentre os itens questionados à prefeitura (mais especificamente à Companhia de Engenharia de Tráfego – CET) destaca-se:

• O porquê da implantação prejudicando e estreitando o passeio público, sendo que no local temos seis faixas veiculares no mesmo sentido. Uma dessas faixas poderia abrigar uma ciclovia bidirecional.
• A falta de transparência no encaminhamento do projeto – já em obras, que não passou por consultas públicas nem por discussão com a sociedade civil interessada.
• Como será a solução nos pontos mais estreitos do trecho em implantação e nos cruzamentos com a Rua Xavier de Toledo e Rua Santo Antônio, além da interferência com ponto de ônibus existente.
• Como será garantida a segurança aos pedestres, dado a condição partilhada entre ciclovia e passeio (no mesmo pavimento e nível).

Parte desses questionamentos foram debatidos na reunião da Câmara Temática de Mobilidade a Pé (CTMP), ocorrida em 22 de janeiro, cujo resumo foi publicado aqui no blog

Em 6 de fevereiro, recebemos a resposta da CET – via Lei de Acesso à Informação, o encaminhamento dois arquivos (formato .pdf) do projeto de sinalização da ciclovia e as seguintes argumentações:

1. O Viaduto Nove de Julho possui sentido único de direção, composta por duas pistas separadas por um canteiro central. Cada pista é composta de três faixas de rolamento, sendo que as faixas adjacentes ao meio fio são dedicadas a circulação exclusiva de ônibus, restando portando duas faixas por pista para circulação dos demais veículos. A implantação de ciclofaixa ou ciclovia na pista resultaria no comprometimento na capacidade viária, em uma via estrutural de suma importância para os deslocamentos na cidade.
2.  A calçada do Viaduto Nove de Julho possui largura variando entre 5,20 m e 6,0 m. Com a implantação da infraestrutura cicloviária partilhada, excluindo a ciclofaixa, serão mantida larguras variando entre 3,35m e 4,15m. Salienta-se, que as larguras são até superiores as existentes em outras vias da cidade com maior interesse nos deslocamentos dos pedestres, devido a característica do viário ser um viaduto, e não haver uma atratividade, portanto entendemos estar adequada a disponibilidade de área para a circulação do pedestre.
3. No entroncamento com a R. Xavier de Toledo, foi construído um avanço para acomodação dos ciclistas, portanto não interferindo no espaço do pedestre.
4. O cruzamento com a R. Santo Antonio, onde já existe uma infraestrutura cicloviária, a ciclofaixa do Vd. Nove de Julho é interrompida antes da faixa destinada a travessia de pedestre, também não interferindo com pedestre.
5. Esclarece que a ciclofaixa estará posicionada adjacente a faixa de serviço, e nas proximidades do ponto de parada de ônibus, a infraestrutura cicloviária passa a ter configuração de compartilhamento com a prioridade para a circulação do pedestre conforme previsto no CTB, devidamente sinalizado com placa de regulamentação de pintura de solo com pictogramas.
6. Esclarece ainda que a ciclofaixa do Viaduto Nove de Julho conecta as estruturas da Rua da Consolação e da Avenida São Luís à ciclofaixa da Rua Santo Antônio. São quase 300m com grande importância para a integração da malha.
7. A opção pela colocação no passeio priorizou a segurança dos usuários. O compartilhamento dos espaços entre ciclistas e pedestres é previsto pela legislação de trânsito e os manuais de sinalização. Assim, a CET está desenvolvendo estudo para aprimorar a sinalização no local e garantir um compartilhamento seguro para todos.
8. Por fim, ressalta que a Secretaria de Mobilidade e Transportes – SMT e a Companhia de Engenharia de Tráfego – CET permanecem atendendo a legislação vigente, que estimula o uso da bicicleta, promove a equidade no acesso e uso dos espaços viários, promove a convivência pacífica entre ciclistas, pedestres e demais modais.

A seguir, publicamos nossa réplica ao acima exposto:

Observamos que:

• Os arquivos .pdf referentes ao projeto solicitado não possuem informações suficientes para aferir o atendimento à demanda de pedestres nem ao Plano Cicloviário vigente. Não há indicação das larguras mínimas entre a ciclovia projetada e o alinhamento dos lotes. Não há indicação das larguras da ciclovia nem das faixas de serviço. Os desenhos, na verdade, referem-se a uma diretriz para obra, para estreitamento de ciclovia (de onde subentende-se que ela foi erroneamente executada, com 2m de largura, e não com 1,65, como observado na resposta da Prefeitura).

• A resposta recebida comenta que a largura mínima da calçada existente é de 5,20m e que a largura livre mínima resultante para a circulação de pedestres é de 3,35m. Porém, no local verifica-se que, nas proximidades da Rua Xavier de Toledo, não restam mais do que 1,50 m para a circulação de pedestres (vide imagem abaixo)

Além disso, 5,20m – 3,35m=1,85m; como a largura útil da ciclovia indicada no projeto é de 1,65m, não sobra espaço suficiente para a faixa de serviço, o que é claramente inconsistente com o verificado no local e no projeto, onde a faixa de serviço possui mais de 1m de largura. Ou seja, o espaço de faixa livre mínima para o pedestre não corresponde a 3,35m, mas a muito menos do que isso (mesmo desconsiderando a aparente invasão de alguns centímetros do passeio pelo lote privado existente).

• Se considerarmos os 1,50m de faixa livre mínima útil verificada no local (nas proximidades da esquina com a Rua Xavier de Toledo) e o item do Plano Cicloviário de 2020 que diz que “…a implantação de ciclofaixa … partilhada com pedestre só deve ser permitida quando… a largura destinada à circulação exclusiva de pedestre atende ao fluxo verificado no local … com volume de pedestres inferior a 160 pedestres/hora/metro…” a capacidade dessa faixa livre resultaria em 240 pedestres por hora, valor significativamente inferior aos 447 pedestres por hora pico contabilizados pela CET no local. (Esse valor nos foi informado na última reunião da Câmara Temática de Mobilidade a Pé do Conselho Municipal de Transporte e Trânsito – CMTT). Para atender esse valor contabilizado, a faixa livre de circulação deveria ter um mínimo de 2,80m (fora o afastamento lateral de paredes).

• Quanto ao espaço para acomodação e espera dos pedestres junto aos focos semafóricos junto à esquina com a Rua Xavier de Toledo, verifica-se claro conflito da ciclovia com a segurança e conforto dos pedestres, especialmente com pessoas com deficiência e cadeirantes. Na imagem do projeto, abaixo, constata-se a brusca interrupção do partilhamento do passeio com a ciclovia para uma situação compartilhada[1], sem clareza dos locais de espera, tanto para pedestres como para ciclistas. Essa condição mostra-se notadamente crítica e perigosa aos pedestres. Além disso as áreas para acomodação/ espera dos pedestres não parecem atender um nível de serviço mínimo recomendado (de não mais do que 3,6 pessoas por m²)[2]. Elas deverão considerar tanto o fluxo de 447 pedestres/hora pico da calçada do Viaduto Nove de Julho, como o fluxo de pedestres nas vias transversais.

Na imagem acima também parece conflitante o espaço destinado ao rebaixamento de calçada junto à travessia de pedestres que, para vencer o desnível de 15cm da guia com 8,33% de inclinação, precisa de 1,80m de desenvolvimento; entretanto, no desenho apresenta-se com a mesma dimensão da largura da faixa de serviço. Também é preocupante a interferência com os postes existentes situados fora da faixa de serviço (vide abaixo).

• Situação crítica também se observa na região da parada de ônibus. Tanto para o pedestre usuário do transporte coletivo como para àqueles que se utilizem da travessia de pedestres indicada (cuja rampa de rebaixamento para pessoas em cadeira de rodas ou com mobilidade reduzida está faltante no projeto) verifica-se claro conflito com a ciclovia, que é tratada como compartilhada com o passeio neste trecho. Este local deveria estar equipado com abrigo para os usuários do transporte coletivo, rotas táteis para pessoas com deficiência visual e novo rebaixo de calçada junto a faixa de pedestres (dado que o rebaixo existente não atende às normas vigentes de acessibilidade). A brusca interrupção da ciclovia partilhada, tornando-a compartilhada neste trecho, não evita nem resolve o conflito do modal cicloviário com os pedestres e demais infraestruturas urbanas necessárias. Pelo contrário: Dado que a maior parte da ciclovia é demarcada segregada sobre o passeio, aumenta-se o risco de acidentes especialmente nos trechos compartilhados.

• Nas proximidades com a esquina da Rua Santo Antônio, apesar de aparente maior largura da calçada existente, as mesmas questões colocadas para a esquina com a Rua Xavier de Toledo se aplicam aqui (com exceção do poste fora da faixa de serviço).
• A largura projetada para a ciclovia com apenas 1,65 m é outro fator que causa preocupação, pois, sem uma largura adequada para a faixa livre pedonal, a chance de conflito com pedestres é evidente – vide a Figura 3, acima.
• A CET nos diz em sua resposta que “…A implantação de ciclofaixa ou ciclovia na pista resultaria no comprometimento na capacidade viária, em uma via estrutural de suma importância para os deslocamentos na cidade.” Entretanto isso por si só não justifica a não realização de estudos mais amplos que priorizem a requalificação do espaço público através do incentivo ao transporte ativo de qualidade. A contagem informada na hora pico de 570 veículos/hora pico (Figura 4, acima) está longe de ser impeditiva para elaboração de estudos justificando a supressão de uma faixa de rolamento de trechos da rótula central e/ ou estreitamento de faixas e realinhamento de bordos – de modo a proporcionar maior conforto e segurança aos pedestres e ciclistas.
• Enfim, os questionamentos solicitados à Prefeitura continuam sem resposta, em especial quanto ao não atendimento do Plano Cicloviário de 2020 (elaborado sob coordenação da CET) no que diz respeito às condições exigidas para soluções de calçadas partilhadas e compartilhadas com o modal cicloviário. Entendemos que não sendo viável esses atendimentos, outra solução deve ser estudada para esta importante conexão cicloviária, ainda que envolva estudos mais aprofundados em consonância com a prioridade à mobilidade ativa em detrimento à priorização do transporte individual – que pela resposta recebida – ainda parece ser o foco primeiro da CET. Enquanto um novo projeto não se concretize dentro das diretrizes definidas no Plano Cicloviário vigente, sugerimos que seja avaliada uma solução de calçada compartilhada em toda a extensão do Viaduto Nove de Julho (em vez de parcialmente partilhada/ compartilhada), configurando-se uma situação com menor risco de acidentes. O compartilhamento deve ser devidamente sinalizado (art. 59 do Código de Trânsito Brasileiro – CTB) deixando clara a responsabilidade do ciclista, prevista no art. 29 § 2º do CTB.

Também esperamos que intervenções urbanas deste tipo sejam tratadas com maior transparência e clareza perante aos cidadãos e entidades que lutam por uma mobilidade mais inteligente e igualitária (cabe observar que não há registro da discussão deste projeto nas Câmaras Temáticas de Mobilidade da CMTT – a não ser após a execução da obra).

[1] Cabe observar a definição de passeio partilhado e compartilhado com ciclorrota. Em ambos, ciclistas e pedestres estão sobre a calçada, no mesmo pavimento; na situação partilhada há demarcação delimitando a faixa ciclável; na configuração compartilhada, não há demarcação para cada modal, cabendo ao ciclista dar preferência ao pedestre. Ambas situações possuem padrões de sinalização vertical e horizontal distintos.

[2] Recomendações de literatura especializada: John Fruin (Pedestrian Planning and Design) e HCM (Highway Capacity Manual – https://en.wikipedia.org/wiki/Highway_Capacity_Manual).
